Mesure de la rugosité et des contours

L’appareil mobile Waveline W5 convainc par la fiabilité et la haute précision de ses mesures de rugosité. Le système se positionne avec précision sur la pièce et ne glisse pas. L’appareil léger et compact se pilote sans effort lors d’une utilisation mobile. De plus, la batterie ne vous laisse pas tomber, même en cas d’utilisation fréquente : Une charge suffit pour réaliser plus de 800 mesures.

Les capteurs de rugosité (capteurs de mesure) se remplacent facilement et rapidement. Vous pouvez ainsi utiliser le Waveline W5 pour diverses tâches de mesure. La molette intuitive et l’écran couleur facilitent l’utilisation de l’appareil de mesure de rugosité mobile.

Vous pouvez compléter le système de mesure avec l’imprimante Waveline P5 en option. Pour connecter les deux composants entre eux, il suffit d’utiliser la technologie Bluetooth®. Vous pouvez ainsi imprimer vos résultats de mesure directement sur place, sans avoir besoin de câble de raccordement supplémentaire.

Caractéristiques du système Waveline W5

• Qualité de mesure élevée : appareil de mesure mobile avec capteurs de rugosité calibrés robustes
• Compact et léger : particulièrement maniable grâce à son design compact et à son faible poids
• Endurant, sans fil : jusqu’à 800 mesures possibles avec une seule charge de batterie ; transfert de données sans fil via l’interface Bluetooth®
• Utilisation facile :molette intuitive pour la sélection des paramètres et de toutes les fonctions de l’appareil
• Clarté : grand écran couleur pour une lecture facile des résultats et une évaluation de tolérance immédiate
• Grande capacité de mémoire : 5 programmes avec conditions de mesure
• Documentation des résultats de mesure : imprimante Waveline P5 en option avec technologie Bluetooth® pour une impression instantanée
• Mesure dans toutes les positions : même sur des surfaces verticales ou à l’envers
• Logiciel en option : Evovis Mobile pour une commande directe en mode en ligne ou pour le traitement ultérieur des données de mesure en mode hors ligne

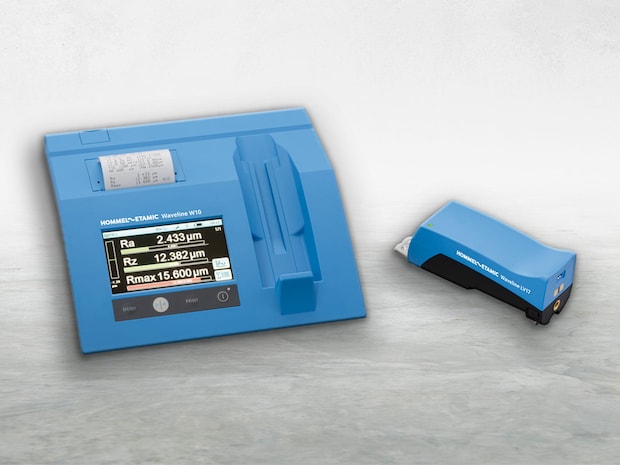

L’appareil de mesure Waveline W10 est idéal pour la mesure mobile de la rugosité. Vous contrôlez ainsi la qualité de la surface de vos pièces directement dans l’atelier de fabrication. Ce système de mesure pratique dispose de nombreuses fonctions. Il travaille avec flexibilité et précision, que ce soit pour réaliser un palpage à l’envers, transversal ou vertical. L’étalon de rugosité intégré permet de vérifier rapidement l’instrument, garantissant ainsi une précision de mesure élevée et constante.

Une imprimante thermique est intégrée au W10. Elle permet de documenter immédiatement les résultats de mesure. Imprimez directement les évaluations des tolérances, les profils, les courbes d’Abott et les statistiques. L’appareil vous propose sept programmes de mesure différents et un programme spécial pour vérifier l'appareil. Toutes les fonctions sont faciles à utiliser grâce à l’écran tactile couleur moderne. Vous n’avez pas besoin de formations complexes, ce qui vous permet d’économiser du temps et des ressources.

En option, vous pouvez compléter le système de mesure avec le logiciel d’évaluation Evovis Mobile. Spécialement conçu pour les appareils de mesure mobiles, il fonctionne sur PC et élargit considérablement les fonctionnalités de mesure de la rugosité. Il fonctionne en mode en ligne et hors ligne et vous aide à sélectionner les conditions de mesure. De plus, il enregistre automatiquement vos rapports d’impression.

Caractéristiques du système Waveline W10

• Haute précision : tous les paramètres de rugosité courants peuvent être mesurés avec précision
• Conformité aux normes : conforme aux exigences des normes internationales
• Mesure polyvalente de la rugosité : permet d’effectuer des palpages transversaux et des mesures à l’envers ou à la verticale
• Pivotement du capteur à 90° : pour les mesures de surfaces profondes, dans les rainures, dans les encoches ou entre des jonctions
• Pratique :transfert de données sans fil via l’interface Bluetooth® ; chargeur intégré pour l’unité d'avance LV17
• Utilisation facile : le grand écran tactile couleur s’utilise intuitivement
• Clarté : affichage des résultats avec l'évaluation de tolérance, profils de surface
• Contrôle immédiat de l’appareil : étalon de rugosité intégré
• Logiciel en option : Evovis Mobile pour une commande directe en mode en ligne ou pour le traitement ultérieur des données de mesure en mode hors ligne

Le set compact Waveline W15 vous permet de mesurer la rugosité de surface de manière flexible sur le lieu d’utilisation souhaité. L’unité d'avance maniable se positionne en toute sécurité sur la pièce grâce au prisme d’appui intégré et garantit des mesures précises.

Les pieds de statif télescopiques et un support à 3 points sur l’unité d'avance permettent d’adapter facilement la position de mesure souhaitée, aussi bien horizontalement que verticalement. Pour des mesures sur des surfaces profondes, dans les rainures, les encoches ou entre des jonctions, il est également possible de faire pivoter le capteur de 90° sans changer de position. Avec une large gamme de capteurs à patins, le set Waveline W15 est prêt à effectuer toutes les tâches courantes de mesure de rugosité. En option, il est possible d’élargir facilement le système et d’en faire un poste de mesure compact pour l’atelier de fabrication ou la salle de métrologie.

La mesure et l’évaluation s’effectuent à l’aide du logiciel sur PC Evovis Mobile Standard. La présentation claire des résultats de mesure, l’exportation des paramètres et des profils, les interfaces statistiques en option ainsi que diverses options d’impression et d’enregistrement assurent la convivialité du processus d’évaluation.

Caractéristiques du set Waveline W15

• Pratique : unité d'avance maniable munie d’un bouton de démarrage intégré pour la commande à une seule main
• Sans fil : transfert des données via une interface Bluetooth®
• Haute précision : tous les paramètres de rugosité courants peuvent être mesurés avec précision
• Conformité aux normes : conforme avec les exigences des normes nationales et internationales, y compris ISO 21920
• Polyvalence : mesure dans toutes les positions et orientations, même à l'envers, à la verticale ou pour un palpage transversal
• Évaluation professionnelle : logiciel de mesure et d’évaluation Evovis Mobile Standard

L’unité d'avance pratique Waveline Xmove 20 permet au set Waveline W40 d’offrir des possibilités flexibles de mesure de tous les paramètres courants de rugosité, d’ondulation et de profil. L’utilisation est simple et intuitive grâce au bouton de démarrage intégré et à l’abaissement motorisé de positionnement automatique du capteur.

L’unité d'avance maîtrise aisément les mesures dans toutes les positions et orientations, y compris à l'envers, grâce aux capteurs prévus à cet effet. Elle peut être installée en option dans un poste de mesure compact ou mise en place directement sur une grande pièce à mesurer.

La mesure et l’évaluation s’effectuent à l’aide du logiciel sur PC Evovis Mobile Standard. La présentation claire des résultats de mesure, l’exportation des paramètres et des profils, les interfaces statistiques en option ainsi que diverses options d’impression et d’enregistrement assurent la convivialité du processus d’évaluation.

Caractéristiques du set Waveline W40

• Pratique : unité d'avance maniable munie d’un bouton de démarrage intégré pour la commande à une seule main
• Haute précision : tous les paramètres courants de rugosité, d’ondulation et de profil peuvent être mesurés avec précision
• Conformité aux normes : conforme avec les exigences des normes nationales et internationales, y compris la nouvelle série de normes ISO 21920
• Polyvalence : mesure dans toutes les positions et orientations, même à l'envers (en fonction du capteur)
• Complet : prend en charge une large gamme de capteurs à plan de référence et à patins
• Automatisation : réglage en hauteur motorisé pour le positionnement et le soulèvement automatiques du capteur
• Évaluation professionnelle : logiciel de mesure et d’évaluation Evovis Mobile Standard

Les systèmes de mesure de la rugosité et des contours Waveline W600 sont faciles à utiliser. Avec leur réglage manuel de la hauteur, leurs nombreuses possibilités de montage et leurs mesures de qualité élevée, ils vous accompagnent parfaitement dans la réalisation des mesures en bord de ligne.

Caractéristiques du système Waveline W600

• Utilisation facile
• Qualité de mesure élevée grâce à une mécanique stable
• Conception unique de l'unité d’avance pour une accessibilité optimale des points de mesure
• Systèmes de palpage haute résolution modernes
• Systèmes de palpage pour la mesure de rugosité ou de contours
• Adaptateur Quick-Change pour un changement rapide du système de palpage avec un temps de configuration minimal grâce à la reconnaissance automatique du capteur
• Technologie avancée du bras de palpage
• Bras de palpage avec support magnétique pour un changement rapide et facile
• Tous les bras de palpage de contours sont équipés d’une puce RFID pour un calibrage facile et une configuration automatique
• Points de mesure librement accessibles grâce à un système d’unité d'avance innovant
• Extension ultérieure du système de mesure possible

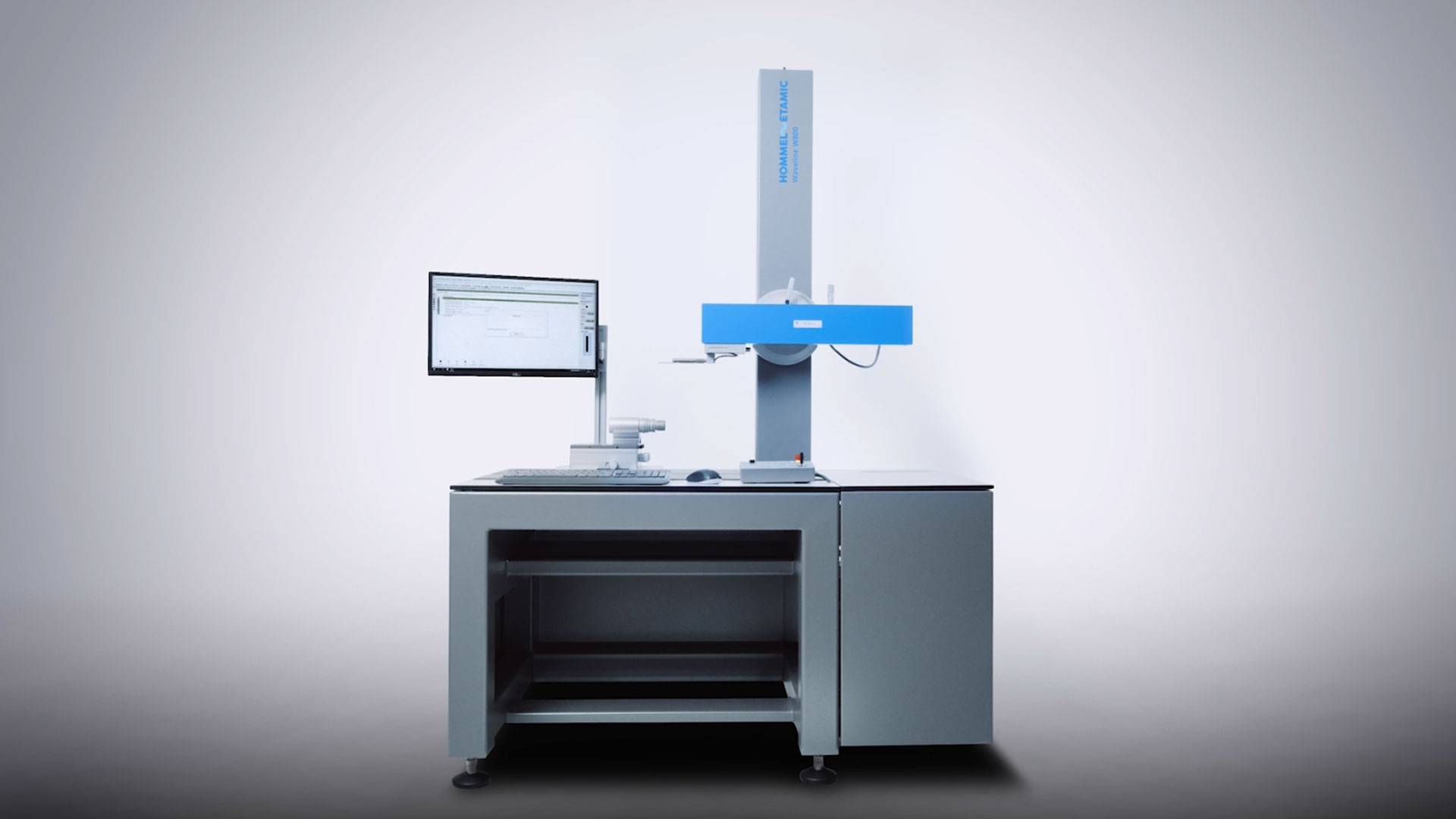

Les appareils de mesure de la série Waveline W800 ont été conçus pour les tâches professionnelles de mesure de la rugosité et des contours dans l’environnement des processus de fabrication industriels.

Une technologie de pointe combinée à la facilité d’utilisation assure un niveau de sécurité élevé dans la conception des processus de contrôle de tous types. Le système détecte automatiquement les bras de palpage intelligents et définit les conditions de mesure optimales.

La quasi totalité des erreurs de manipulation et de mesure sont ainsi éliminées. Les résultats de mesure obtenus sont extrêmement fiables et constituent les bases d’une assurance qualité efficace et tournée vers l’avenir.

Les systèmes de mesure W800 conviennent particulièrement aux mesures manuelles ou semi-automatiques pour des pièces et des tâches de mesure variées.

Caractéristiques du système Waveline W800

• Système de mesure facile à utiliser
• Systèmes de palpage haute résolution modernes
• Qualité de mesure élevée grâce à une mécanique robuste
• Technologie avancée du bras de palpage
• Concept d’unité d'avance unique pour une accessibilité optimale des points de mesure
• Bras de palpage avec support magnétique pour un changement rapide et facile
• Tous les bras de palpage de contours sont équipés d’une puce RFID pour un calibrage facile et une configuration automatique.
• Adaptateur Quick-Change pour un changement rapide du système de palpage, un temps de configuration minimal et une configuration automatique
• Le système de palpage entre en mouvement via le boîtier de l’unité d'avance. Cela permet au bras de palpage de toujours précéder l'unité d'avance.
• Pupitre de commande pour un contrôle confortable et direct des fonctions de mesure et de pilotage les plus importantes ainsi que de la fonction d’arrêt d’urgence avec redémarrage dans la position où se trouvait l’axe au moment de l’interruption

La série W900 a été développée pour les tâches de mesure dans des zones à haut rendement, par exemple dans l’environnement des chaînes de processus automatisées. Elle dispose de deux interfaces de raccordement des systèmes de palpage ainsi que d’autres axes en option pour l’automatisation des cycles de mesure. La disposition des systèmes de palpage et le concept innovant de l’unité d'avance garantissent un accès optimal aux points de mesure.

Les systèmes de mesure W900 sont notamment utilisés dans le cadre de cycles de mesure automatisés pour des résultats particulièrement rapides et précis. Avec leurs axes de mesure, ils garantissent des cycles de mesure courts pour les tâches de mesure complexes et répondent ainsi aux exigences les plus élevées en matière de métrologie. L’unité d'avance haute précision et le système de palpage Nanoscan s’associent pour effectuer une mesure combinée d’une excellente précision.

Caractéristiques du système Waveline W900

• Solution de métrologie complète, innovante et rapide
• Mesure dynamique avec une flexibilité élevée
• Excellente précision de mesure en combinaison avec le système de palpage Nanoscan
• Possibilités d’automatisation étendues pour les processus de mesure CNC
• Fonctionnement avec deux systèmes de palpage en simultané avec un logement supplémentaire pour le système de palpage de rugosité à l'avant de l’unité d'avance ; convient également au module de rotation en option
• Dispositif d'inclinaison motorisé en option qui permet de régler avec précision l’angle d'inclinaison et l'alignement automatique du bras de palpage sur le plan de la pièce
• Colonne de mesure Z avec échelle linéaire d’une résolution de 0,1 µm permettant de mesurer des écarts verticaux en dehors de la plage de mesure Z du capteur ; nécessite un bras de palpage à double pointe
• Axe Y ou combinaison d’axes X-Y motorisés supplémentaires pour la recherche automatique du zénith, la mesure de topographie et le positionnement de la pièce
• Axe de rotation optionnel pour la mesure de rugosité axiale et radiale sur des pièces de révolution

Vos avantages en un coup d’œil

• Des cycles de mesure ultra rapides
• Précision optimale
• Flexibilité maximale
• Adaptateur Quick Change QCA

Les postes de mesure entièrement automatisées offrent des cycles de mesure fiables et indépendants de l’opérateur, aussi bien pour la mesure d’échantillons que pour le contrôle à 100 % de pièces complexes. Ils sont configurés en fonction de la pièce avec des axes CNC et des dispositifs. Les systèmes effectuent ainsi des tâches de mesure complexes et entièrement automatiques sur les pièces.

Caractéristiques des systèmes

• Mesures de surface automatisées pour des applications spécifiques aux pièces
• Fonctionnement simultané des axes CNC indépendants
• Dispositifs individuels avec identification automatique de la pièce en option
• Fiabilité élevée grâce à une technologie éprouvée
• Création simple de programmes de mesure pour des processus entièrement automatisés via le logiciel Evovis
• Transmission des résultats de mesure à des programmes statistiques tels que qs-STAT® pour leur traitement ultérieur

Les postes de mesure entièrement automatisées offrent des cycles de mesure fiables et indépendants de l’opérateur, aussi bien pour la mesure d’échantillons que pour le contrôle à 100 % de pièces complexes. Des systèmes de manutention adaptés au poste de mesure permettent non seulement de déplacer les pièces, mais aussi de remplacer les bras de palpage en fonction de la tâche et du programme de mesure.

Caractéristiques des systèmes

• Mesure entièrement automatique de la rugosité et du contour en une seule opération
• Traitement de chargements de pièces sans intervention de l’opérateur
• Changement et détection du bras de palpage entièrement automatiques
• Positionnement des composants pour une accessibilité optimale du point de mesure
• Interfaces avec différents systèmes de mesure et de manutention

La conception des postes de mesure Waveslide s’adapte aux tâches de mesure spécifiques. Ces postes s’appuient sur des composants éprouvés et fournissent des mesures semi-automatisées fiables dans l’environnement de fabrication. Les systèmes de mesure sont extrêmement robustes et travaillent avec la plus haute précision. La pièce est guidée et positionnée manuellement à l’aide de chariots pneumatiques, et l’exécution du processus de mesure est automatisée.

Caractéristiques des systèmes

• Positionnement manuel et simple de la pièce (ou de la colonne de mesure) à l’aide de chariots pneumatiques
• Positionnement sur les axes X et Y guidé sur chariot pneumatique avec réglage de précision supplémentaire
• Convient aux pièces lourdes et de grande taille
• Utilisation flexible pour les tâches de mesure de la rugosité et des contours

Les postes de mesure Wavemove offrent des mesures de rugosité et de contour à commande numérique personnalisées et entièrement automatisées, directement sur la ligne de fabrication. Ils sont basés sur la plateforme W800/W900 et en fonction de la pièce, sont complétés avec des axes CNC indépendants les uns des autres et des fixations de pièce. Cela garantit la mesure précise de toutes les caractéristiques requises, sans intervention de l’opérateur et de manière entièrement automatisée.

Caractéristiques des systèmes

• Mesures de surface automatisées pour des applications spécifiques aux pièces
• Postes de mesure robustes adaptés à la fabrication
• Transmission des résultats de mesure à des programmes tels que le logiciel de statistiques qs-STAT®
• Concept flexible pour de nombreuses applications
• Création simple de programmes de mesure
• Fonctionnement simultané des axes CNC indépendants
• Supports de pièce individuels avec identification automatique de la pièce en option
• Nombreux dispositifs de sécurité
• Convient également aux pièces lourdes et de grande taille
