Inspection optique de surfaces
Contrôle fiable et automatisé des surfaces techniques. Inspection optique de la surface pour détecter les plus petits défauts.
Machine multi-capteurs Visionline
L'inspection optique de surface de HOMMEL ETAMIC vous offre un contrôle de qualité à 100 % des surfaces techniques pour la production de pièces d'une qualité élevée et constante. Le procédé est indépendant de l'opérateur et fiable. Les systèmes de caméras haute résolution inspectent vos pièces usinées avec précision et détectent les moindres défauts. En raison du taux de contrôle élevé, l'inspection s'effectue de manière intégrée à la ligne et en fonction du temps de cycle. Vous économisez ainsi des coûts de production.
Pour que le système réponde au mieux à vos exigences, nous proposons différents modèles avec des capteurs composés individuellement pour l'inspection des alésages et des surfaces planes – adaptés à vos besoins. La machine peut être chargée manuellement hors ligne ou est disponible en version automatisée en ligne. La version robotisée garantit une flexibilité maximale. Grâce à nos installations multisensorielles, vous résolvez sans problème les tâches de contrôle les plus complexes, comme le contrôle de toutes les surfaces extérieures et intérieures des blocs moteurs.
Contrôle de qualité automatisé
Inspection optique des alésages
Contrôle de surfaces planes
L'inspection immédiate de toutes les pièces directement après l'étape de traitement permet de tirer des conclusions sur la qualité de fabrication. Le retour des résultats de l'inspection dans le processus de production contribue à ce que les problèmes soient détectés et résolus à un stade précoce.
Inspection de surface
- Creux formé par retrait
- Pores
- Rayures
- Creux
- Criques
- Bavures
- Systèmes autonomes pour l'inspection des alésages
- Inspection optique d'alésages
- Inspection optique de surfaces planes
Systèmes autonomes pour l'inspection des alésages
Visionline V200 | Système autonome pour les petits alésages
Les systèmes d'inspection optique d'alésages de la série Visionline V200 fournissent des résultats de contrôle sûrs et reproductibles sans l'intervention de l'opérateur. Grâce à leur construction compacte et robuste, ils conviennent à l'inspection hors ligne des surfaces d'alésage en bord de ligne de fabrication.
Équipés d'un capteur B5 ou B20, les systèmes fournissent des images haute résolution et non déformées des surfaces d'alésage et détectent les défauts de surface typiques tels que les retassures, les pores, les rayures ou les creux. Les axes X et Y en option assurent un positionnement précis de la pièce et des cycles de contrôle automatisés.
Avantages
- Sans usure et fiable grâce à un contrôle optique
- Inspection rapide avec des cycles courts
- Réoutillage simple du système lors du changement de pièce à contrôler
- Protection anti-collision en cas de désalignement de la pièce
- Réduction des pseudo-erreurs et des défauts non reconnus (glissement)
Caractéristiques des systèmes
- Système compact avec un encombrement minimal
- Barrière immatérielle pour une utilisation sûre
- Contrôle de différents diamètres d‘alésage
- Une technologie éprouvée avec une optique 360°
- Prise de l‘image pendant le mouvement pour des résultats rapides
- Protection contre les collisions frontales
- Possibilité de connexion aux systèmes QDA
Téléchargements
Inspection optique d'alésages
Visionline B5
Les capteurs optiques de la série Visionline B sont spécialement adaptés aux surfaces d'alésages. Ils séduisent par leur optique à 360°. Avec ce procédé automatique, un capteur d'image CMOS scanne la surface de l'alésage et fournit des images à haute résolution et à fort contraste. Vous pouvez ainsi détecter les défauts de surface tels que les creux formés par retrait, les pores ou les rayures déjà pendant la fabrication. Grâce au logiciel Evovis Vision, vos collaborateurs évaluent les images de manière simple et intuitive.
Grâce à une technique de caméra et d'éclairage innovante, à un masquage dynamique adaptatif et à une haute résolution, il est possible d'effectuer un contrôle automatisé à 100 % des alésages en phase avec avec le temps de cycle de ligne de fabrication. Les systèmes permettent une inspection rapide de surfaces complètes des alésages ainsi que la classification des zones défectueuses.
Capteurs
- Visionline B5 pour alésages à partir de 5 mm
- Visionline B20 pour alésages à partir de 14 mm
- Visionline B100 pour alésages à partir de 68 mm
Téléchargements
Inspection optique de surfaces planes
Inspection optique de surfaces planes

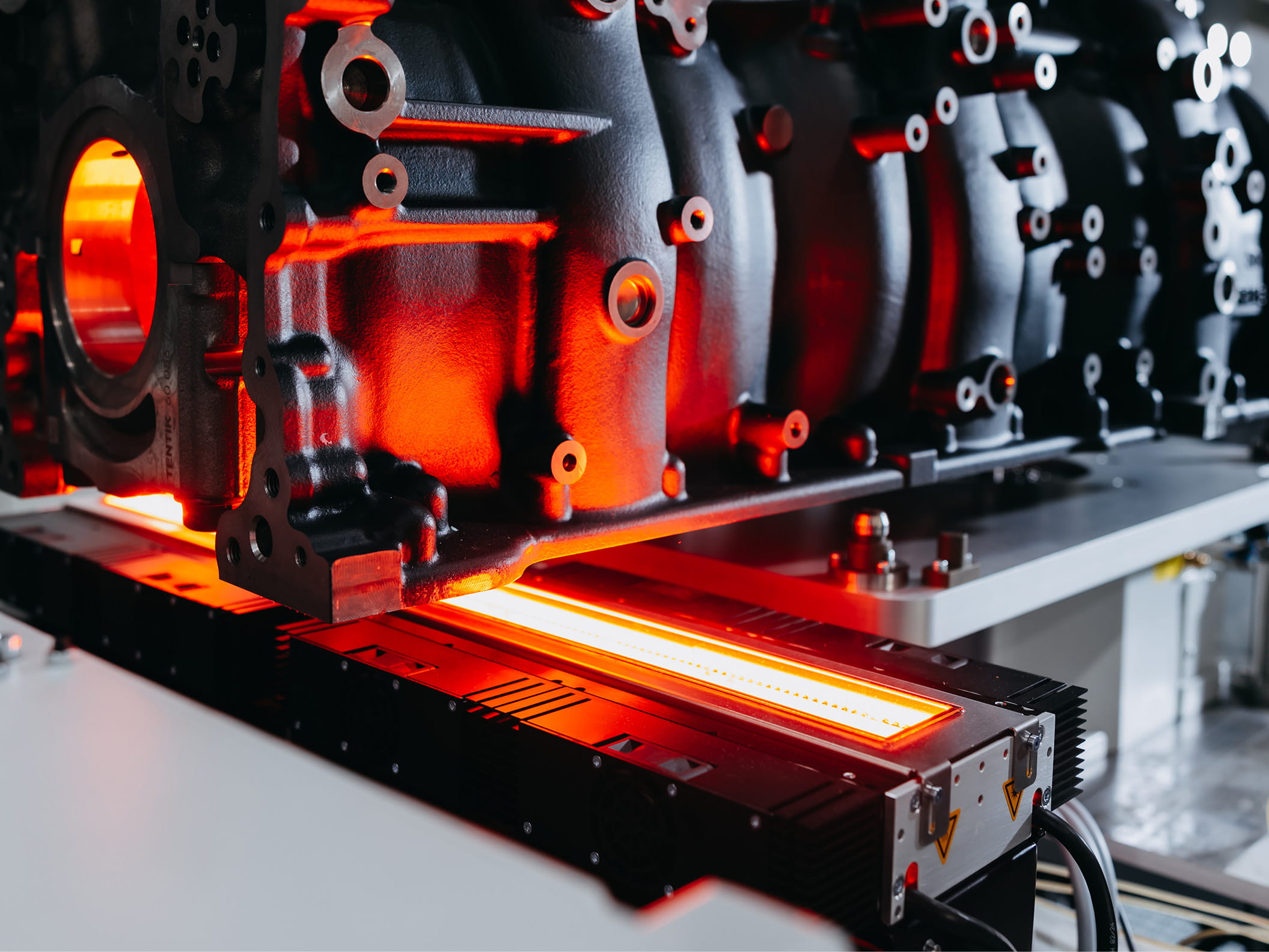

Les capteurs optiques Visionline F sont spécialement conçus pour l'inspection automatique des surfaces planes. Grâce à la technologie fly-over, la prise de vue s'effectue en temps réel dans le mouvement et garantit ainsi des temps d'inspection très courts. Grâce à leur vitesse élevée, ils sont donc utilisés pour l'inspection à 100 % des surfaces techniques.
Le capteur optique de surface plane est déplacé sur la pièce et produit une image très contrastée de la surface usinée. Cette technique innovante de prise de vue permet de déterminer une topographie de la surface. Il est ainsi possible de distinguer des défauts, tels que les creux ou défauts de coulée, sans risque d'erreur et en toute sécurité.
Capteurs
- Visionline F100S aveclargeur de scan de 100 mm
- Visionline F200S aveclargeur de scan de 200 mm
- Visionline F400S aveclargeur de scan de 400 mm
Téléchargements
Avantages
- Haute résolution : même les plus petits défauts sont détectés.
- Indépendant de l'opérateur : Inspection automatique des alésages grâce à une optique panoramique 360°.
- Haute qualité : les exigences de qualité les plus élevées sont respectées.
- Fiable : la qualité est contrôlée en permanence et reste constante.
- Modulaire : Systèmes autonomes ou machines d'inspection intégrées en ligne.
- Convivial : les systèmes de contrôle sont faciles à utiliser. Le logiciel Optisens vous assiste dans l'évaluation.
Applications
Inspection optique de surfaces fonctionnelles sur des composants :
- Industrie automobile
- Génie mécanique
- Technique médicale
